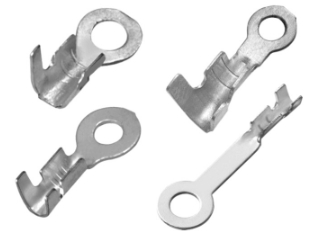

கிரிம்ப் இணைப்பிகள்

கிரிம்ப் இணைப்பிகளில் கிரிம்ப் நிலையை எவ்வாறு சரிபார்க்கலாம்

கிரிம்ப் இணைப்பிகளின் கிரிம்ப் தரம் இறுதி ஒன்றோடொன்று செயல்திறனை உறுதி செய்வதற்கு ஒரு முக்கிய காரணியாகும். We can judge whether the crimp condition is good by the following situations, including: whether the terminal stamping is damaged, the terminal stamping is not bent, the insulation in the terminal window but the wire crimp is not insulated, the insulation crimp does not pierce the wire, the edge crimp is correctly included, the brush is visible after the wire is crimped, the brush is not in the connection area, whether there is a tapered hole, and the micrometer across the insulation crimp சகிப்புத்தன்மை சாளரத்தில் உள்ளது.

ஸ்டாம்பிங் வன்பொருள் முனையங்கள் சரியாக முடக்கப்பட்டுள்ளதா என்பதை சரிபார்க்க வேண்டியது அவசியம். நீங்கள் கை அல்லது இயந்திரத்தால் முடக்கப்பட்டிருந்தாலும், ஒவ்வொரு இணைப்பையும் கவனமாக சரிபார்க்க வேண்டும். தவறான கிரிம்பிங் கிரிம்ப் இணைப்பிகளின் சேவை வாழ்க்கையை வெகுவாகக் குறைக்கும், மேலும் பாதுகாப்பு அபாயமாகவும் இருக்கும்.

ஒவ்வொரு வகை இணைப்பு மற்றும் விவரக்குறிப்பும் வெவ்வேறு தடிமன் சகிப்புத்தன்மையைக் கொண்டிருப்பதால், கம்பி கிரிம்பின் தடிமன் அளவீட்டை குறிப்பு குறிகாட்டியாகப் பயன்படுத்தலாம். தவறான தடிமன் உயிரைக் குறைப்பது மட்டுமல்லாமல், இணைப்பு நிலையற்றதாகவும், விரைவாக வீழ்ச்சியடைவதற்கும், இறுதியில் இழப்புகளை ஏற்படுத்தக்கூடும்.

ஒரு நல்ல கிரிம்ப் செய்வது எப்படி

கிரிம்பிங் நிலை சிறந்ததா என்பது பயன்பாட்டின் ஆயுள், குறிப்பாக கடுமையான சூழல்களில் நேரடியாக பாதிக்கலாம்.

முதலாவதாக, அனைத்து இணைப்பிகளும் ஒரு சிறிய அளவிலான கம்பி அளவுகளுக்கு ஏற்றவை என்பதை நாம் தெளிவுபடுத்த வேண்டும்.

தேர்ந்தெடுக்கப்பட்ட கம்பிகள் மற்றும் கிரிம்ப் இணைப்பிகளின் பொருத்தமற்ற அளவுகள் மோசமான மின் செயல்திறன் மற்றும் போதிய இயந்திர வலிமைக்கு வழிவகுக்கும், இது இறுதியில் ஆயுள் குறைக்க வழிவகுக்கும்.

ஒரு சிறிய அளவு உடைகள் அல்லது மாசுபடுதல் ஆகியவை கிரிம்பிங் செய்வதில் சிக்கல்களை ஏற்படுத்தும், ஆனால் பல வகையான கிரிம்பிங் இருப்பதால், வெவ்வேறு சூழ்நிலைகளுக்கு ஏற்ப வெவ்வேறு முறைகளை நாம் விளக்க வேண்டும்.

ஹை செயலாக்க தொழில்நுட்பம்

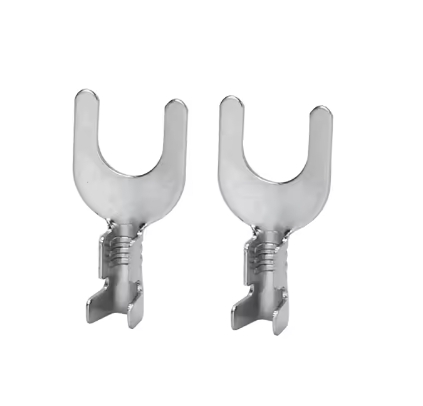

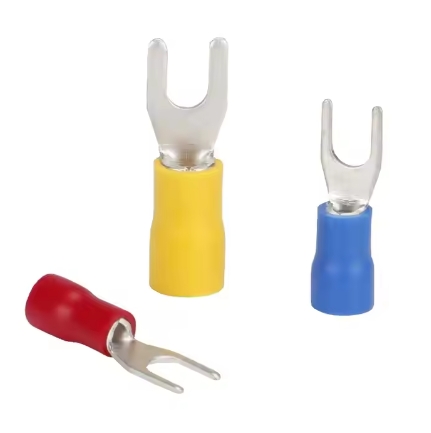

மின் முனையத் தொகுதி, மண்வெட்டி முனையம், கிரீடம் வசந்தம், வாழை பிளக் மற்றும் பிற வகைகளுக்கான தொழில்நுட்ப தேவைகள்:

1. முக்கிய பொருள் முக்கியமாக குறிப்பிட்ட தேவைகள் இல்லாமல் பித்தளை H62 ஆகும், மேலும் கிரீடம் வசந்த டிரம் வசந்தத்தின் பொருள் பெரும்பாலும் பெரிலியம் செம்பு;

2. எலக்ட்ரோபிளேட்டிங் தரநிலை: எல்லா பொருட்களையும் தங்க முலாம் பூசுவதன் மூலம் மூட முடியாது, எனவே தங்க முலாம் பூசுவதற்கு முன்பு, தங்க முலாம் பூசலின் விளைவை உறுதிப்படுத்த மேலே உள்ளபடி நிக்கலின் ஒரு அடுக்கு பூசப்படும். நிக்கல் அடிப்படையிலான தங்க முலாம் பூசலின் வழக்கமான விவரக்குறிப்பு தரநிலை என்னவென்றால், நிக்கல் முலாம் பூசலின் தடிமன் 50 ~ 80u, தங்க முலாம் தடிமன் ≥2u, மற்றும் முலாம் பூசப்பட்ட தங்கத்தின் தூய்மை ≥99.8%ஆகும். திட பட பாதுகாப்பு முகவரைப் பயன்படுத்துங்கள்.

3. உற்பத்தியின் மேற்பரப்பு மென்மையாக இருக்க வேண்டும், ஆக்சிஜனேற்றம் இல்லாமல் நடைமுறையை உறுதிப்படுத்தவும், மற்றும் பர்ஸ் இல்லாமல், சுருக்கப்படாத பர் இடைவெளி காரணமாக தயாரிப்பு தளர்த்தப்படாது என்பதை உறுதிப்படுத்தவும்.

4. தயாரிப்பு தரத்தை உறுதிப்படுத்த வன்பொருளில் கருவி மதிப்பெண்கள், கிளாம்ப் மதிப்பெண்கள் அல்லது கூர்மையான விளிம்புகள் இருக்கக்கூடாது.

5. உயர் துல்லியமான தர தேவைகள், குறிப்பிடப்படாத சகிப்புத்தன்மை ± 0.02 ஆகும்.

டெர்மினல் ஸ்டாம்பிங் பொருள் தேர்வு தேவைகளுக்கான நிலையான விவரக்குறிப்புகள்:

1. பொருள்: பித்தளை, பாஸ்பர் வெண்கலம், வெண்கலம், தனிப்பயன் பொருட்கள் சிறப்பு சூழ்நிலைகளில் ஆதரிக்கப்படுகின்றன, தடிமன் பொதுவாக 0.2, 0.25, 0.3, முதலியன;

2. பெண் முடிவு திறப்பைத் திசைதிருப்ப முடியாது, மேலும் தயாரிப்பு தரத்தை உறுதிப்படுத்த ஆண் இறுதி சுற்று தலையை முறுக்க முடியாது;

3. 1 மீ பொருள் துண்டின் வளைவு 5 மிமீக்கு மிகாமல் இருக்க வேண்டும்;

4. அனைத்து கிரிம்ப் இணைப்பிகளின் மேற்பரப்பையும் நசுக்கவோ, சிதைக்கவோ அல்லது ஆக்ஸிஜனேற்றவோ முடியாது;

5. அனைத்து குறிப்பிடத்தக்க சகிப்புத்தன்மையும் முக்கிய கட்டுப்பாட்டு பரிமாணங்கள்;

எலக்ட்ரோபிளேட்டிங்கிற்கான விவரக்குறிப்புகள்:

1. தோற்ற தேவைகள்: ஆக்சிஜனேற்றம், மஞ்சள் நிறத்தில், கறுப்பு, புளூயிங், ஊதா, கொக்கி, உயர் மற்றும் குறைந்த அடி போன்றவை இல்லை.

2. எலக்ட்ரோபிளேட்டிங் செயல்திறன் தேவைகள்: முழு நிக்கல் பேஸ் 50U ”-80u”, தங்க முலாம் 1U ”, அளவிடும் புள்ளி இரட்டை பக்க 3 மிமீ;

3. இது 260 டிகிரி உயர் வெப்பநிலைக்கு உட்படுத்தப்பட வேண்டும், மேலும் 5 வினாடிகளுக்குள் நிறமாற்றம், கறுப்பு, மஞ்சள் நிறத்தில், கொப்புளங்கள், உதிர்தல் மற்றும் பிற பாதகமான நிகழ்வுகள் இல்லை;

4. தகரம் முலாம் செயல்திறன் சோதனை தேவை, மற்றும் தகரம் முலாம் கவரேஜ் விகிதம் 95%க்கு மேல் உள்ளது;

5. உப்பு தெளிப்பு செயல்திறன் சோதனை தேவை, உப்பு நீர் செறிவு 5%, மற்றும் இது 35 of வெப்பநிலை கொண்ட சூழலில் 24 மணி நேரம் நீடிக்கும், ஆக்சிஜனேற்றம் மற்றும் கறுப்பு மற்றும் பிற பாதகமான நிகழ்வுகள் இல்லாமல்;

6. ஒரு தோலுரிக்கும் சோதனை செய்ய வேண்டியது அவசியம்: வளைந்த மேற்பரப்பில் பூச்சுகளின் தோலுரிக்கும் நிகழ்வு எதுவும் இல்லை;

7. தயாரிப்பு எலக்ட்ரோபிளேட்டிங் பசுமை சுற்றுச்சூழல் பாதுகாப்பு ROHS தேவைகளுக்கு இணங்க வேண்டும்.

8. அளவீட்டு புள்ளி தேவைகளுக்கு ஏற்ப அனைத்து அளவீட்டு புள்ளிகளும் அளவிடும் மேற்பரப்பின் ஒரு பகுதியும் எலக்ட்ரோபிளேஸ் செய்யப்படுகின்றன (அளவீட்டு புள்ளி பகுதி பொதுவாக தகரம் முலாம் மற்றும் கடத்துதலின் முக்கிய பகுதியாகும்)

ஹை ஏன் தேர்வு செய்ய வேண்டும்

உயர்தர பொருட்கள்: எங்கள் பிசிபி முனையங்கள் அதிக சக்தி கொண்ட தூய தாமிரத்தால் ஆனவை, சிறந்த கடத்துத்திறன் மற்றும் ஆயுள் ஆகியவற்றை உறுதி செய்கின்றன.

துல்லியமான பரிமாணங்கள்: 0.08 மிமீ வரை துல்லியத்துடன், இந்த மின் முனையங்கள் வாகனங்கள், இயந்திரங்கள் மற்றும் வீட்டு உபகரணங்கள் போன்ற மின்னணு சாதனங்களுக்கு சரியாக பொருந்தும்.

பல்நோக்கு: மின் கட்டுப்பாட்டு பெட்டிகள், கணினிகள் மற்றும் பிற மின்னணு சாதனங்கள் உள்ளிட்ட பல்வேறு வாடிக்கையாளர் குறிப்பிட்ட பயன்பாடுகளில் இந்த தயாரிப்பு பயன்படுத்தப்படலாம்.

தனிப்பயனாக்கக்கூடிய மேற்பரப்பு சிகிச்சை: டெர்மினல்கள் நிக்கல் பூசப்பட்ட, துத்தநாகம் பூசப்பட்ட, தகரம் பூசப்பட்ட, தங்கம் பூசப்பட்ட, வெள்ளி பூசப்பட்ட போன்றவற்றாக இருக்கலாம்.

சர்வதேச தரநிலைகளுக்கு இணங்குதல்: எங்கள் பிசிபி டெர்மினல்கள் ஐஎஸ்ஓ 9001: 2015 சான்றளிக்கப்பட்டவை, வாடிக்கையாளர்களுக்கு தரம் மற்றும் நம்பகத்தன்மை உத்தரவாதத்தை வழங்குகின்றன.
